煤炭行业设备用油参照表
煤炭行业设备用油参照表
中国石化润滑油技术专家，通过对多个煤炭企业的实地考察，针对煤炭行业设备工况及设备润滑特点，编制了煤炭行业设备用油管理参照表，本报将主要的设备用油参照表刊出，供客户参考。
矿井机械润滑
井下采矿需要润滑的机械主要有：采煤机、掘进机、液压支架和刮板输送机等。由于井下采矿对安全要求高，一般要求井下所用润滑油具有抗燃性，所以井下采矿使用难燃液压液较多。

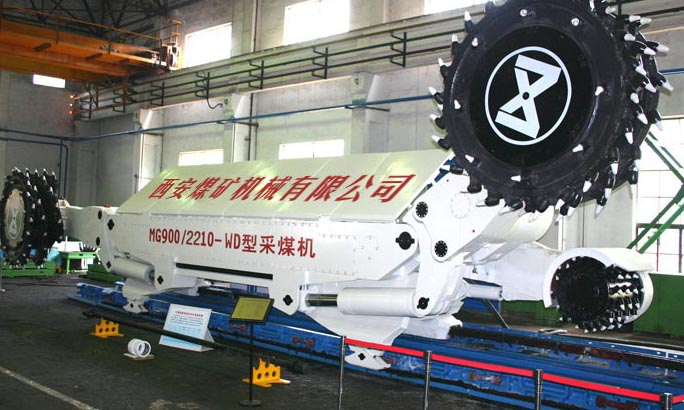

采煤机
采煤机润滑系统，是指使用油液润滑的减速传动系统，如截割部、摇臂、牵引传动部等，还有部分液压系统及轴承。
|
润滑部位 |
工况与组成 |
常规润滑产品 |
高级润滑产品 |
|
牵引部减速箱 |
由高速齿轮和低速齿轮组成。 |
重负荷工业齿轮油 AP工业齿轮油 |
全合成重负荷工业齿轮油 |
|
齿轮减速箱 |
体积小，扭矩高，齿轮形式多样化，负载极高。 |
||
|
机头减速箱 |
通常采用螺旋伞齿轮，多属重载、低速，冲击负荷高。 |
||
|
摇臂齿轮箱 |
由直齿圆柱齿轮传动和行星齿轮传动组成，速比大，转速低，齿轮负载高，尤其是冲击负荷大。 |
||
|
液压机构 |
处于潮湿和高灰尘环境，设备易泄漏。 |
L-HM抗磨液压油 |
L-HS抗磨液压油 |
|
切割电机轴承 |
重载、启停频繁、防爆。 |
通用锂基润滑脂 |
极压锂基润滑脂 |
|
牵引电机轴承 |
重载、启停频繁、防爆。 |
||
|
链条 |
处于潮湿和高灰尘环境，重载低速、冲击负荷大。 |
||
|
行走销轮和齿条 |
污染严重，负荷高。 |

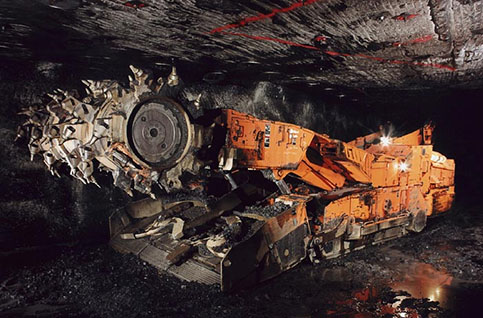

掘进机
掘进机是一种用于地下隧道工程开挖的复杂机电系统，具有开控切削土体、输送土碴、拼装隧道衬砌、测量导向纠偏等功能。功率大、变负载且工作环境粉尘多、潮湿。
|
润滑部位 |
常规油品名称 |
高级润滑产品 |
|
截割减速器 |
重负荷工业齿轮油 |
全合成重负荷工业齿轮油 |
|
行走减速器 |
||
|
油泵齿轮箱 |
||
|
装载驱动装置 |
L-HM抗磨液压油 |
L-HS抗磨液压油 |
|
导向张紧装置 |
||
|
所有油缸销轴 |
通用锂基润滑脂 |
极压锂基润滑脂 |
|
截割升降销轴 |
||
|
悬臂段 |
||
|
铲板升降销轴 |
||
|
行走减速器链 |
||
|
轮滑动轴承 |
||
|
后支撑腿升降销轴 |
||
|
刮板输送机驱动装置 |
||
|
回转台 |
刮板输送机
刮板输送机的主要结构和组成部件是由机头、中间部和机尾部等三个部分组成。设备处于低速、重载、存在冲击负荷、粉尘重、潮湿等环境工况下。
|
润滑部位 |
常规润滑产品 |
高级润滑产品 |
|
减速箱 |
重负荷工业齿轮油 |
全合成重负荷工业齿轮油 |
|
液力耦合器 |
水-乙二醇型难燃液压液 |
|
|
电机轴承 |
极压锂基润滑脂 |
二硫化钼锂基润滑脂 |
|
链条和刮板 |
液压支架
液压支架的润滑主要是使用液压支架润滑油，是高水基型难燃液压液，如长城液压支架乳化油。液压支架选用水包油型乳化液作为传动介质，此乳化液具有以下优点：
1.液压支架是安装在井下工作的，其环境有瓦斯、煤尘存在，遇到明火有爆炸的危险，乳化液95%以上是不燃物，故安全性好；
2.由于通过支架的管线长达几千米，接头和各密封元件都易漏， 而水包油型乳化液95%以上是水，具有较好的经济性；
3.液压支架乳化油黏度与水相近，同时在井下环境温度大都恒温在20℃左右，在该温度下，乳化液有良好的黏温基础；
4.水包油型乳化液对钢、铁、铜等都具有良好的防腐蚀、防锈蚀的性能，不会对设备产生侵蚀；
5.水包油型乳化液具有较为相对的稳定性，而且对环境和人都无害；
6.对密封材料具有很好的适应性，不会影响系统的工作。
露天煤矿机械润滑
露天煤矿的开采主要有四个工艺，分别为穿孔、爆破、铲装与运输、排岩。使用的设备主要包括钻机、单斗挖掘机（电铲）、吊斗铲、前装机、运输设备等。

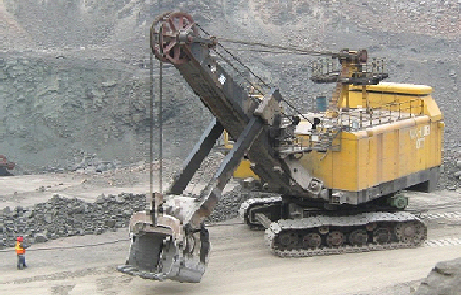

电铲
电铲是利用齿轮、链条、钢索滑轮组等传动件传递动力的单斗挖掘机，润滑系统主要包括回转齿轮箱、提升齿轮箱、推压齿轮箱、行走齿轮箱、电动马达、压缩机和开式齿轮，主要使用重负荷工业齿轮油、压缩机油和润滑脂等润滑产品。
|
润滑部位 |
常规产品 |
高级产品 |
|
回转齿轮箱 |
重负荷工业齿轮油 |
全合成重负荷工业齿轮油 |
|
提升齿轮箱 |
||
|
推压齿轮箱 |
||
|
行走齿轮箱 |
||
|
电动马达 |
极压锂基脂 |
二硫化钼锂基脂 |
|
压缩机 |
压缩机油 |
合成型压缩机油 |
|
开式齿轮 |
|
开式齿轮油或润滑脂 |

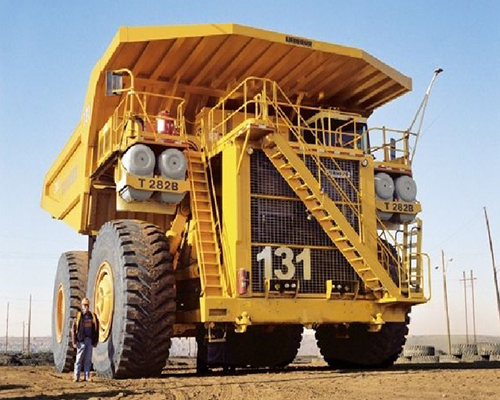

自卸卡车
自卸车的车厢分后向倾翻和侧向倾翻两种，通过操纵系统控制活塞杆运动。车厢液压倾翻机构由油箱、液压泵、分配阀、举升液压缸、控制阀和油管等组成。
|
润滑部位 |
常规产品 |
高级产品 |
|
发动机 |
CH-4柴油机油 |
CI-4柴油机油 |
|
变速箱 |
ATF IIIH自动传动液 80W/90 GL-4/手动变速箱油 |
|
|
液压系统 |
L-HM抗磨液压油 |
L-HS抗磨液压油 |
|
冷却系统 |
防冻液（FD-2、FD-2A） |
防冻液（YF-3） |
|
轴承 |
极压锂基润滑脂 |
二硫化钼极压锂基脂 |
|
轮马达 |
重负荷工业齿轮油 |
全合成工业齿轮油 |

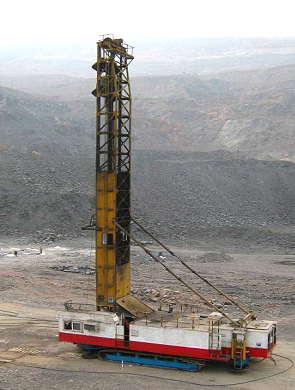

钻机
钻机润滑系统主要包括发动机、液压系统、冷却系统轴承和钻杆等，主要使用柴油机油、液压油、冷却液等润滑产品。
|
润滑部位 |
常规产品 |
高级产品 |
|
发动机 |
CH-4柴油机油 |
CI-4柴油机油 |
|
液压系统 |
L-HM抗磨液压油 |
L-HS抗磨液压油 |
|
冷却系统 |
防冻液（FD-2、FD-2A） |
防冻液（YF-3） |
|
轴承 |
极压锂基润滑脂 |
二硫化钼极压锂基脂 |
|
钻杆 |
气动凿岩油 |
|

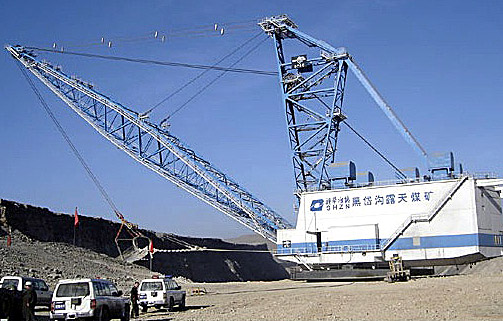

吊斗铲
吊斗铲是全球众多露天采矿作业中采用的主要挖掘工具，也是当今建造的最大单斗挖掘设备。可每周7天、每天24小时运转，深度可达262 英尺（79.8 米），斗容高达152 立方码（116.2 立方米）。润滑系统主要包括回转齿轮箱、举升齿轮箱、牵引齿轮箱、冷却系统和开式齿轮，主要使用重负荷工业齿轮油、冷却液等润滑产品。
|
润滑部位 |
常规产品 |
高级产品 |
|
回转齿轮箱 |
重负荷工业齿轮油 |
全合成重负荷工业齿轮油 |
|
举升齿轮箱 |
||
|
牵引齿轮箱 |
||
|
冷却系统 |
防冻液（FD-2、FD-2A） |
防冻液（YF-3） |
|
开式齿轮 |
开式齿轮油或润滑脂 |
|
煤矿其它设备润滑
| 设备名称 | 润滑部位 | 润滑特性 | 推荐油品 |
| 碎煤机 | 行走轮轴承 | 润滑剂应具有抗磨、防锈、防腐性、PD>500kg/mm2、Timken OK>60 lbs | 通用锂基润滑脂 |
| 摆线轮销轨无链牵引 | 润滑剂应具有良好粘附性、抗磨、防锈防腐性、PD>800kg/mm2、Timken OK>60 lbs | ||
| 驱动电机轴承 | 润滑剂应具有良好的抗磨、防锈防腐性、PD>500kg/mm2、Timken OK>60 lbs | ||
| 齿滚轴承 | 润滑剂应具有良好粘附性、抗磨、防锈防腐性、PD>800kg/mm2、Timken OK>60 lbs | ||
| 矿井提升机 | 主电机轴承 | 润滑剂应具有良好的抗磨、防锈防腐性、PD>500kg/mm2、Timken OK>60 lbs | 极压锂基润滑脂 |
| 液压系统 | 润滑剂应具有适当粘度、良好粘温特性、氧化和水解安定性、抗燃性、剪切安定性及密封材料相容性 | 难燃液压油 | |
| 主减速箱 | 润滑剂应具有良好极压性 | 重负荷工业齿轮油 | |
|
齿轮联轴器 |
润滑剂应具有良好的抗磨、防锈防腐性 | 通用锂基润滑脂 | |
| 滚动轴承 | 润滑剂应具有良好的抗磨、防锈防腐性 | ||
| 斗式吊桥 | 行走轮轴承 | 润滑剂应具有良好的抗磨、防锈防腐性、抗氧化性、PD>500kg/mm2、Timken OK>60 lbs | 通用锂基润滑脂 |
| 滑轮轴承 | 润滑剂应具有良好的抗氧化性、抗磨、防锈防腐性、PD>500kg/mm2、Timken OK>60 lbs | ||
| 卷扬机轴承 | 润滑剂应具有良好的抗氧化性、抗磨、防锈防腐性、PD>500kg/mm2、Timken OK>60 lbs | ||
| 钢丝绳 | 润滑剂应具有良好的抗氧化性、抗磨、防锈防腐性及防水性能 | 钢丝绳专用脂 | |
| 卷扬机电机 | 润滑剂应具有良好的抗氧化性、抗磨、防锈防腐性及防水性能 | 通用锂基润滑脂 | |
| 起重减速箱 | 润滑剂应具有良好的抗氧化性、抗磨、防锈防腐性及较长换油周期 | 重负荷合成工业齿轮油 | |
| 行走减速箱 | 润滑剂应具有良好的抗氧化性、抗磨、防锈防腐性及较长换油周期 | 合成重负荷工业齿轮油 | |
| 行走开齿轮 | 润滑剂应具有良好的粘附性能、抗氧化性、极压抗磨、防锈防腐性以及抗乳化性 | 开式齿轮润滑油 | |
| 电梯开齿轮齿条 | 润滑剂应具有良好的粘附性能、抗氧化性、抗磨、防锈防腐性。 | 通用锂基润滑脂 | |
| 行走电机 | 润滑剂应具有良好的抗磨、防锈防腐性及防水性能 | ||
| 连接销 | 润滑剂应具有良好的粘附性性、抗磨、防锈防腐性、防微动磨损及防卡咬性能 | ||
| 驱动电机轴承 | 润滑剂应具有良好的抗磨、防锈防腐性及防水性能 | ||
| 顶轨器液压缸 | 润滑剂应具有良好的粘温特性、抗磨、防锈防腐性、防水性、抗泡性及剪切安定性 | L-HM抗磨液压油 | |
| 顶轨器弹簧 | 润滑剂应具有良好的粘附性、抗磨、防锈防腐性、防微动磨损及防卡咬性能 | 通用锂基润滑脂 | |
| 链轮轴承 | 润滑剂应具有良好的极压抗磨性、防锈防腐性及良好泵送性能 | ||
| 链条导轨 | 润滑剂应具有良好的粘温特性、抗磨、防锈防腐性及防水性 | 导轨油 | |
| 斗轮链条 | 润滑剂应具有良好的粘温特性、抗磨、防锈防腐性及防水性 | 通用锂基润滑脂 | |
| 回转轮轴承 | 润滑剂应具有良好的极压抗磨性及防锈防腐性 | ||
| 回转开式齿轮 | 润滑剂应具有良好的粘附性、极压抗磨及防锈防腐性 | 重负荷开式齿轮油 | |
| 逆止器 | 润滑剂应具有良好的粘温特性、抗磨、防锈防腐性、防水性、抗泡性及剪切安定性 | ||
| 电缆盘轴承 | 润滑剂应具有良好的粘附性以及极压抗磨性 | 通用锂基润滑脂 | |
| 各种连接螺栓 | 润滑剂应具有良好的极压抗磨性、防锈防腐性、防锈死及防卡死性能 | ||
| 矿用通风机 | 电机轴承 | 润滑剂应具有良好的极压抗磨性、防锈防腐性、PD>500kg/mm2、Timken OK>60 lbs | 通用锂基润滑脂 |
| 风机轴承 | 润滑剂应具有良好的极压抗磨性、防锈防腐性、PD>500kg/mm2、Timken OK>60 lbs |
